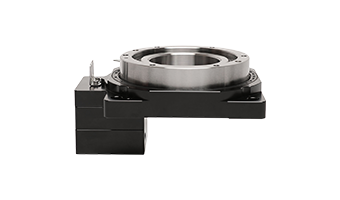

中空旋转平台BPHN系列中空旋转平台

BPHN系列中空旋转平台


BPHN系列中空旋转平台的旋转盘面可直接锁固工作物， 旋转平台采用中空式设计，中空径可达Φ250mm（无论配线或配管都十分方便 ），定位精度≤1arcmin，重复定位精度可达±5arcsec。

盘面运转动作平稳、顺畅、定位快速 ，可搭配各厂牌步进或伺服马达使用

结构尺寸

60 85 130 200 280 450

您是否想了解更多？

如需要了解更多CAD数据或3D模型，请直接与我们BUPERMANN联系：

获取图纸

技术咨询

400-886-9228
  • 技术参数
  • 安装尺寸图
  • 提交留言
技术参数单位BPHN060BPHN085BPHN130BPHN200BPHN280BPHN450
适配马达
50W/100W 交流伺服马达
42型步进马达		200W/400W 交流伺服马达
57型步进马达		200W/400W 交流伺服马达
57/86型步进马达		750W 交流伺服马达
86型步进马达		1KW/2KW 交流伺服马达
110型步进马达		3KW/5KW 交流伺服马达
减速比
1:51:101:51:101:101:181:101:181:101:181:10
容许转矩
51020205278120180180180387
转动惯量kg.m²4300*10-62500*10-615870*10-6108150*10-6146000*10-6380230*10-6
容许转速r/min200200200200200200
容许惯性载重Nm207020/130216216767
容许轴向载重Nm1005002000400070007000
定位精度arcmin0.50.50.50.50.50.5
重复定位精度arcsec±10±10±10±10±10±10
旋转平台台面偏差mm0.0050.0050.0050.0050.0050.005
旋转平台平行度mm0.0150.0150.0150.0150.0150.015
旋转平台同心度mm0.010.010.010.010.010.01
精度寿命h200002000020000200002000020000
防护等级
IP40
重量Kg0.61.22.58.019.0110
  • 60.png

    BPHN060

  • 85.png

    BPHN085

  • 130.png

    BPHN130

  • 200.png

    BPHN200

  • 280.png

    BPHN280

  • 450.png

    BPHN450

直联接伺服电机 BPHN060-010


直联接伺服电机 BPHN085-010


直联接伺服电机 BPHN085-018


直连式接伺服电机BPHN130-010


直联接伺服电机 BPHN130-018


巴普曼中空旋转平台BPHN200-010


巴普曼中空旋转平台BPHN200-018


巴普曼中空旋转平台BPHN280-010



巴普曼中空旋转平台BPHN280-018


巴普曼中空旋转平台BPHN450-010
